Produktname: | C3030HF/HM-2*NP | Anwendung: | Power |
---|---|---|---|
Größe der Neigung: | 3.0mm | Reihe: | Dual |
Die Zahl von Pin: | Einzeln: Stift 02 bis 12 Doppel: 2*1 zu 2*12 | Material: | HSG: PA66 TER: Phosphor-Bronze, verzinnt |
Umweltschutz-Klasse: | ROHS-/Reach/halogen frei (HF) | Feuer – Schutzbewertung: | UL94-V0/UL94-V2 |
Markieren: | Falz-Anschluss-Verbindungsstück,Verbindungsstück-Falz-Anschluss |

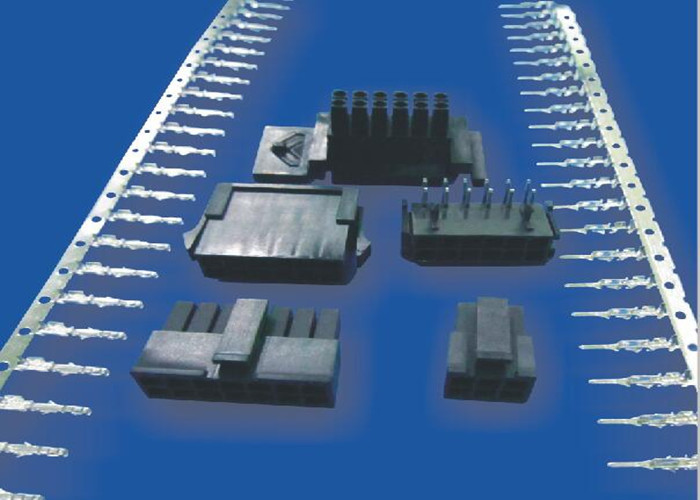

Weibliche Wohnung Start-Ziel-Sieg-Verbindungsstück-Neigung 3.0mm für Energie Doppelreihe
5. Einleitung
Pitch3.0mm, Start-Ziel-Sieg und Draht zum Leiterplatten-Verbinder C3030series
Spezifikationen | Neigungs-Größe | Neigung 3.0mm, | ||||
Gegenwärtige Bewertung | 3A WECHSELSTROM, DC | |||||
Nennspannung | 250V WECHSELSTROM, DC | |||||
Stoßspannung | 500V AC/minute | |||||
Durchgangswiderstand | 100 mΩ Minute | |||||
Temperaturspanne | -25 °C- 85°C | |||||
Isolationswiderstand | mΩ Minute 1000 | |||||
Nennstrom (Maximum) und anwendbarer Draht | AWG#20 | 5A | AC/DC | |||
Entgegenkommende Zeit | AWG#22 | 5A | AC/DC | |||
Platten-Leben | AWG#24 | 4A | AC/DC | |||
Mechanische Leistung
|
||||||
Prüfen Sie Beschreibung | Verfahren | Anforderung | ||||
Auslöser-Einfügung u. Auszugskraft | Fügen Sie ein und nehmen Sie Verbindungsstücke mit der Geschwindigkeitsrate von 25±3mm/Minute zurück. | Siehe Paragraphen 7 | ||||
Die Kräuselung ziehen Kraft aus | Reparieren Sie den quetschverbundenen Anschluss, wenden Sie axiales ausziehen Kraft auf dem Draht an der Geschwindigkeitsratte von 25±3mm/Minute an. (Basiert nach JIS C5402 6,8) | AWG#20 | 6.0kgf (min.) | |||
AWG#22 | 4.0kgf (min.) | |||||
AWG#24 | 3.0kgf (min.) | |||||
Terminaleinfügungs-Kraft. | Fügen Sie den quetschverbundenen Anschluss in die Wohnung ein. | 1.50kgf (Maximum) | ||||
Anschluss-/Wohnungs-Zurückhalten-Kraft. | Wenden Sie axiales ausziehen Kraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf dem Anschluss an, der in der Wohnung zusammengebaut wird. | 2.50kgf (min.) | ||||
Pin-Zurückhalten-Kraft | Wenden Sie axiale Stoßkraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf | 1.50kgf (min.) | ||||
Beschreibung
1, C3030series wird in C3030HF-NP, C3030HM-NP (männliche weibliche Wohnung der einzelnen Reihe), C3030HMA-NP, (einzelne Reihe ohne weibliche Wohnung des Verschlusses), C3030HMA-2*NP, (Doppelreihe ohne weibliche Wohnung des Verschlusses,) C3030HF-2*NP, C3030HM-2*NP, (Doppelreihenmann, weibliche Wohnung), Anschluss unterteilt: C3030F-TPE - A (verwendet in den C3030HF-Reihenwohnungen) C3030M-TPE (verwendet in serieshousing C3030HM). C3030WV-F-NP/C3030WV-F-2*NP (Kameraden mit C3030HF-Reihen sondern/Doppelreihenwohnungs- aus, einzelne/Doppelreihe mit BAD-Art Oblate Nadeln des Fußes 180°straight.), C3030WR-F-NP, C3030WR-F-2*NP, (Kameraden mit C3030HF-Reihen sondern/Doppelreihenwohnungs- aus, einzelne/Doppelreihe mit BAD-Art Oblate Nadeln des Fußes 90°bended.)
2, benutzte Rohstoffe t unterbringend: PA66, Feuer-Schutz Bewertung: UL 94-V0. /UL94-V2, die Farbe ist schwarz; Minimale verpackende Quantität ist 1000pcs/bag.
3. Einzelne Reihenwohnung, die wir haben: 2pins zu 12pins, Doppelwohnung: von 2*01Pins to2*12pins; Dieses Produkt haben wir vier Formen und wir können 20-30KPCS dieses Produktes jeden Tag produzieren.
4. Anschlüsse werden durch Phosphor Broze gestempelt und E-Stempeln, vor verzinnt oder Gold-Blitz, verzinnten uns callingC3030F-TPE-A, oder C3030M-TPE, vergoldet wir callingC3030F-GPE - Aor C3030M-GPE, minimale verpackende Quantität ist 10,000pcs/Reel. Wir können sie mit Messing produzieren, wenn Sie diese Anforderung haben. Die tägliche Produktionskapazität ist 200 bis 300 KPCS.
5. Drahtstrecke der Anschlüsse: AWG-Lehre #20--#24, Isolierung Od is1.85mm (maximal). Wenn Sie spezielle Anforderungen haben, wenn Sie Drahtaspekt befestigen, versuchen wir, Ihnen zu helfen, ihn zu lösen.
6. Es gibt zwei Arten Oblaten in den Reihen C3030, damit Draht die Verbindung verschalt: C3030WV-F Reihe und C3030WR-F Reihe, die Zahl des Stiftes: 02P zu 12P, 2*01P zu 2*12P.The, welches das klebrige Material des Oberteils PBT, UL94-V0.The Stifte ist, sind Messing, verzinnt.
Anwendungen
Unsere Produkte werden hauptsächlich bei der Start-Ziel-Sieg-Verbindung, -energie, innerhalb einiger Maschinen und einige Geräte oder Befugnis von PWB-Brett benutzt.
