Produktdetails:
Zahlung und Versand AGB:
|
Farbe: | Weiß | Stellplatz: | 1.20mm |
---|---|---|---|
Material: | PA66 UL94V-0; LCP UL94V-0 (HF) | Drahtstrecke: | AWG28# zu 32# |
Umweltschutz-Klasse: | Halogen frei (HF) | ||
Markieren: | Männliche Titel-Verbindungsstücke,Stift6 verbindungsstück |

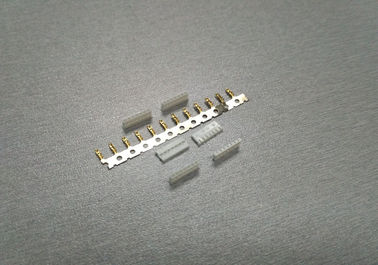

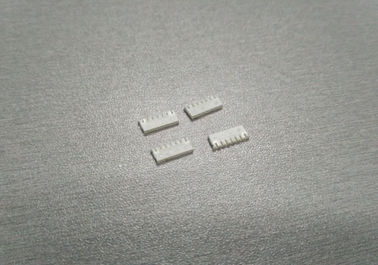

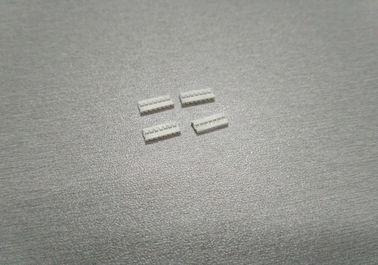

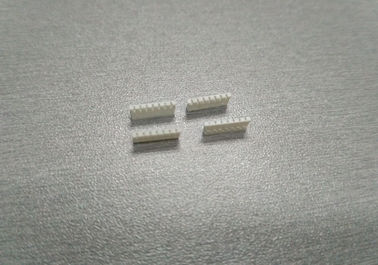

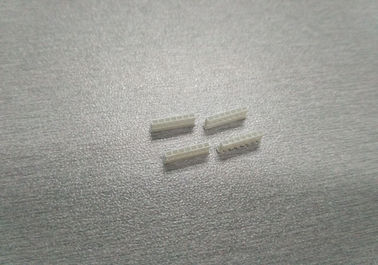

Vergoldete Klemmleiste Wohnung zur Leiterplatten-Verbinder Neigungs-1.0mm mit Materialien PA66
1, die Spezifikation des Produktes einschließlich die Nennmaßinformations-, elektrische und mechanischeeigenschaften.
1. Basisdaten:
Farbe: Weiß
Neigung: 1.20mm
Stromkreise: 2 bis 8 Positionen
Reihennr.: Einzeln
Isolierung Od: 0.80mm
Verpackenart: Tasche
Drahtstrecke: AWG32# zu 28#
Isoliermaterial: LCP, UL94V-0; PA66, UL94V-0
Passteile: Oblate der Reihe A1201
Anwendung: Signal, Draht zu verschalen
Terminalmaterialien: Phosphor-Bronze
Endanschluß: Gold-Blitzart
Terminalpaket: 20K PC/Spule
Terminalverarbeitungsmethode: E-Stempeln, vor verzinnt
2. Elektrische Eigenschaft:
Gegenwärtige Bewertung: 1A WECHSELSTROM, DC
Nennspannung: 125V WECHSELSTROM, DC
Durchgangswiderstand: 20mΩ
Isolationswiderstand: 100mΩ
Stoßspannung: 500V AC/minute
3. Mechanische Eigenschaft:
Temperaturspanne: -25 - 85°C
Terminaleinfügungskraft: 1.50kgf (maximal)
Anschluss-/Wohnungszurückhaltenkraft: 0.40kgf (Minute)
Pin-Zurückhaltenkraft: 0.50kgf (Minute)
2, in Verbindung stehende Zeichnung und Bericht
Zeichnung des Produktes
Prüfbericht
Dieses Dokument ist das Eigentum von Unternehmen Xin Pei und auf die Eilzustand geliefert, dass es ganz oder teilweise für Fertigung oder Verkauf durch niemand anders als Unternehmen Xin Pei freigegeben werden, reproduziert werden oder verwendet werden soll. Ohne seine frühere Zustimmung und die nicht nach rechts wird, um alle mögliche Informationen in diesem Dokument bekanntzumachen bewilligt oder zu verwenden. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1. Bereich Diese Spezifikation deckt den Bedarf für Produktleistung des 1.20mm Neigungsdrahtes zu verschalen Verbindungsstück-Reihe.
2. Bau, Maße, Material u. Überzug Sehen Sie die befestigten Zeichnungen
3. Bewertungen u. anwendbare Drähte
*: Einschließlich Terminaltemperaturanstieg
4. Elektrische Leistung
5. Mechanische Leistung
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6. Umweltfreundlichkeit und andere
7. Auslöser-Einfügung/Auszugskraft [Einheit: kgf]
|
3, FAQ
Q1: Sind Sie Hersteller oder Handelsgesellschaft?
A: Wir sind ein Hersteller mit 12 Jahren Erfahrungsberufsproduktionsgesellschaft, die auf das Produzieren, Forschung und Entwicklung, Verkäufe von Vielzahl von elektronischen Verbindungsstücken, Anschlüsse, Oblate etc. sich spezialisiert.
Q2: Wie man die Qualität Ihrer Produkte steuert?
A: Qualität ist Leben unserer Firma. Die qc-Personalsteuerung jedes Verfahren gemäß des Programms ISO9001. Alle zerteilen are100%, das bevor sie geprüft wird, versenden.
Q3: Wie kann ich die Probe erhalten?
A: Die Probe ist für freies, aber das Beförderungsentgelt beared von den Kunden.
Q4: An was werden Ihre Produkte angewendet?
A: Unsere Produkte werden am Automobilgebrauch, an conmmunication Ausrüstung, am industriellen Gebrauch, am Haushaltsgerät, an der Elektronik, an etc. angewendet.
4, unser Produkteinsatzbereich
Bitte überprüfen Sie nett das untengenannte Bild, können Sie unseren Hauptpartner und Kunden direkt kennen. Sie können kluge Wahl wie sie treffen. Unsere Produkte werden hauptsächlich bei der Start-Ziel-Sieg-Verbindung, -energie, innerhalb einiger Maschinen und einige Geräte oder Befugnis von PWB-Brett benutzt. Übrigens werden die ganze dieses Reihe prodcut mit REICHWEITE, UL, RoHS-srandard eingewilligt. Um das evironment furthur zu schützen, sind einige Teile das freie Halogen.
5, Lieferungs-u. Zahlungs-Weise
Wir können mehrfache Lieferungsweise für Sie, es anbieten lassen Sie unser Teil in einer kurzen Zeit empfangen. Außerdem sind flexible Zahlungsbedingungen erhältlich, die Kommissionsvorwürfe beide für uns zu speichern.
Zahlungs-Politik
Gesamtwert des Auftrages (Währung: USD) | Vorgeschlagene Zahlungsbedingungen |
Kleiner als USD350 | Paypal- oder Wester-Verband |
Zwischen USD350 und USD500 | Western Union, TT |
Zwischen USD500 und USD5000 | TT |
Über USD5000 | TT |
Die Kommissionsgebühr von TT-/PayPal/akkreditiv wird von uns zusammen geteilt.
