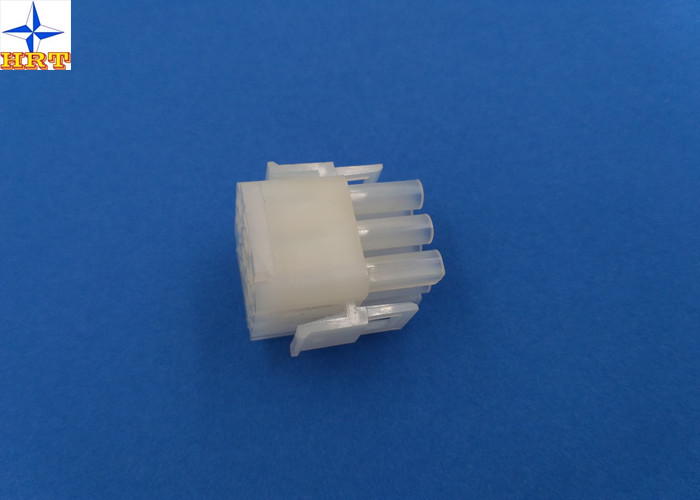

für Alternativen TE 1-480699-0 werfen 6.35mm Buchse Start-Ziel-Sieg-Verbindungsstücke

für Alternativen TE 1-480699-0 werfen 6.35mm Buchse Start-Ziel-Sieg-Verbindungsstücke

    • for TE 1-480699-0 alternatives 6.35mm Pitch female connector Wire To Wire Connectors
    • for TE 1-480699-0 alternatives 6.35mm Pitch female connector Wire To Wire Connectors
    • for TE 1-480699-0 alternatives 6.35mm Pitch female connector Wire To Wire Connectors
  • for TE 1-480699-0 alternatives 6.35mm Pitch female connector Wire To Wire Connectors

    Produktdetails:

    Herkunftsort: Dongguan, China (Festland)
    Markenname: HRT
    Zertifizierung: ISO9001/ ISO14001/UL/RoHS/REACH
    Modellnummer: C6350HF-3X03P

    Zahlung und Versand AGB:

    Min Bestellmenge: 1000 Stk.
    Preis: Negotiated
    Verpackung Informationen: Tasche mit äußerem Karton
    Lieferzeit: 5 bis 8 Werktage nach der Zahlung überprüft
    Zahlungsbedingungen: TT, Western Union, Paypal, L/C
    Versorgungsmaterial-Fähigkeit: 28 Million PC pro Monat
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Kategorie: Start-Ziel-Sieg-Verbindungsstück Passende Anschlüsse: C6350F-Reihe
    Entflammbarkeit: UL94V-0/2 Material: PA66
    Positionen: 6,9,12,15circuits Blockierung der Struktur: mit



    6.35mm Neigungs-Start-Ziel-Sieg-Verbindungsstück-Dreiergruppen-Reihe C6350HF eine Art Plombendraht-Wohnung


    1, ausführliche Information der Produkteigenschaft

    Grundlegende Dimensionsangaben
    Neigung 6.35mm
    Farbe Weiß
    Reihe Dreiergruppe (3 Reihen)
    Stoß Ohne
    Geschlecht Mann
    Anwendung Energie, Start-Ziel-Sieg
    Drahtstrecke AWG20# zu 14#
    Drahtisolierungsdurchmesser  3.30mm maximal
    Terminalmaterialien Messingmaterial, verzinntes Ende

    Terminalpaket

    4000pcs/reel

    Terminalverarbeitungsmethode

    E-Stempeln, vor verzinnt
    Zusammengebrachtes Teil C6350HM-Reihendreiergruppen-Reihenwohnung

                                                 Elektrische Eigenschaften
    Gegenwärtige Bewertung 15A WECHSELSTROM, DC
    Nennspannung 600V WECHSELSTROM, DC
    Durchgangswiderstand 3.5mΩ maximal
    Isolationswiderstand Minute 1000mΩ
    Stoßspannung 5000V AC/minute

                                                 Mechanische Eigenschaften
    Temperaturspanne -25℃ zu ℃ 85
    Terminaleinfügungs-Kraft 2.30kgf (Maximum)
    Anschluss-/Wohnungs-Zurückhalten-Kraft 3.00kgf (min.)
    Pin-Zurückhalten-Kraft 1.80kgf (min.)
    Klinken-Streckgrenze 16.0kgf (min.)

          Andere der Informationen kindly Kontrolle bitte das folgende Bild.



    2, Einführung für Produkte dieser Reihe

    Bitte kindly Mitteilung, dass das Produkt der Reihe C6350, wenn Sie dieses Produkt als Satz kaufen können, der Preis sehr reasonale und vorteilhaftes ist.

    1, Anschlüsse: C6350F-T und C6350M-T



    2, bringend unter: Männliche Wohnungsart C6350HF-NP u. C6350HF-3XNP
                       Weibliche Wohnungsart C6350HM-NP u. C6350HM-3XNP





    3, in Verbindung stehende Zeichnung und Bericht
    Folllowing-Bilder sind heraus Prüfbericht und genaues For Your Information der technischen Konstruktionszeichnung, bitte kindly Kontrolle wünscht es, dass es Ihnen helfen kann, zu erhalten, was Sie wirklich benötigen.



                                                                          Maßzeichnung

    für Alternativen TE 1-480699-0 werfen 6.35mm Buchse Start-Ziel-Sieg-Verbindungsstücke

    für Alternativen TE 1-480699-0 werfen 6.35mm Buchse Start-Ziel-Sieg-Verbindungsstücke
     für Alternativen TE 1-480699-0 werfen 6.35mm Buchse Start-Ziel-Sieg-Verbindungsstücke



                                                                             Prüfbericht





    1. Bereich

    Diese Spezifikation deckt den Bedarf für Produktleistung des 6.35mm Neigungsstart-ziel-siegs

    Verbindungsstück-Reihe.





    2. Bau, Maße, Material u. Überzug

    Sehen Sie die befestigten Zeichnungen





    3. Bewertungen u. anwendbare Drähte



    Einzelteil Standard
    Nennspannung (Maximum) 600V AC/DC Isolierung O.D. 3.30mm (Maximum)
    Nennstrom (Maximum) und anwendbare Drähte AWG#14 15A AC/DC
    AWG#16 12A AC/DC
    AWG#18 10A AC/DC
    AWG#20 8A AC/DC
    Umgebende Temperaturspanne -25℃ | +85℃*

    *: Einschließlich Terminaltemperaturanstieg





    4. Elektrische Leistung



    Prüfen Sie Beschreibung Verfahren Anforderung
    4-1



    Durchgangswiderstand



    Verbinden Sie Verbindungsstücke, Maß durch trockenen Stromkreis, 20mV Maximum, 10mA. (Basiert nach JIS C5402 5,4) 3.50mΩ (Maximum)
    4-2 Isolationswiderstand Verbinden Sie Verbindungsstücke, wenden Sie DC 500V zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 302 Cond JIS C5402 5.2/MIL-STD-202. B) 1000MΩ (min.)
    4-3 Dielektrische Stoßspannung Verbinden Sie Verbindungsstücke, wenden Sie Wechselstrom 5000V (Effektivwert) für 1 Minute zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 301 JIS C5402 5.1/MIL-STD-202) Kein Zusammenbruch.
    4-4 Durchgangswiderstand auf quetschverbundenem Teil Quetschverbinden Sie den anwendbaren Draht an zum Anschluss, Maß durch trockenen Stromkreis, 20mV (Maximum), 10mA. 5mΩ (Maximum)





    5. Mechanische Leistung



    Prüfen Sie Beschreibung Verfahren Anforderung
    5-1 Auslöser-Einfügung u. Auszugskraft Fügen Sie ein und nehmen Sie Verbindungsstücke mit der Geschwindigkeitsrate von 25±3mm/Minute zurück. Siehe Paragraphen 7
    5-2 Die Kräuselung ziehen Kraft aus Reparieren Sie den quetschverbundenen Anschluss, wenden Sie axiales ausziehen Kraft auf dem Draht an der Geschwindigkeitsratte von 25±3mm/Minute an. (Basiert nach JIS C5402 6,8) AWG#14 11.0kgf (Minute)
    AWG#16 10.0kgf (Minute)
    AWG#18 9.0kgf (Minute)
    AWG#20 6.0kgf (Minute)
    5-3 Terminaleinfügungs-Kraft. Fügen Sie den quetschverbundenen Anschluss in die Wohnung ein. 2.30kgf (Maximum)
    5-4 Anschluss-/Wohnungs-Zurückhalten-Kraft. Wenden Sie axiales ausziehen Kraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf dem Anschluss an, der in der Wohnung zusammengebaut wird. 3.00kgf (min.)
    5-5 Verriegeln Sie Streckgrenze

    Verbinden Sie Verbindungsstücke und ziehen Sie auseinander, bis beide Klinken mit der Geschwindigkeitsrate von brechen

    25±3mm/Minute

    16.0kgf (min.)
    5-6 Platten-Berg-Zurückhalten-Kraft Fügen Sie die Wohnung in die Platte ein, die, der Stoß herausgeschnitten wird, der gegenüber von der Weise unterbringt, die sie zusammengebaut wurde, bis die Blockierungswiderhaken mit der Geschwindigkeitsrate von 25±3mm/Minute brechen. 34.0kgf (min.)
    5-7 Haltbarkeit Wenn Sie wiederholt bis 50 Zyklen durch die Rate von Zyklus 10 pro Minute verbunden werden. Durchgangswiderstand 7mΩ (Maximum)
    5-8 Erschütterung

    Umfang: 1.5mm PP.

    Schleifenzeit: 10-55-10 Hz in 1 winziger Dauer: 2 Stunden in jedem X.Y.Z behaut.

    (Basiert nach MIL-STD-202 Methode 201A)

    Auftritt kein Schaden.

    Durchgangswiderstand 7mΩ (Maximum)

    Unstimmigkeit 1 μsec. (Maximum)

    5-9 Körperlicher Schock ² 490m/s {50G}, 3 Anschläge in jedem X.Y.Z behaut. (Basiert nach Methode 213B Cond JIS C0041/MIL-STD-202. A)





    6. Umweltfreundlichkeit und andere



    Prüfen Sie Beschreibung Verfahren Anforderung
    6-1 Temperaturanstieg Tragende Nennstromlast. (Basiert nach UL 498) 30℃ (Maximum)
    6-2 Hitzebeständigkeit 85±2℃, 96 Stunden (basiert nach Methode 108A Cond JIS C0021/MIL-STD-202. A)

    Auftritt kein Schaden.

    Durchgangswiderstand 7mΩ (Maximum)

    6-3 Kaltwiderstand -25±3℃, 96 Stunden (basiert nach JIS C0020)
    6-4 Feuchtigkeit

    Temperatur: 40±2℃

    Relative Luftfeuchtigkeit: 90~95%

    Dauer: 96 Stunden

    (Basiert nach Methode 103B Cond JIS C0022/MIL-STD-202. B)

    Auftritt kein Schaden.

    Durchgangswiderstand 7mΩ (Maximum)

    Isolationswiderstand 100MΩ (min.)

    Dielektrische Stoßspannung muss 4-3 treffen

    6-5 Temperaturwechsel

    5 Zyklen von:

    a) -55℃ 30 Minuten

    b) +85℃ 30 Minuten

    (Basiert nach JIS C0025)

    Auftritt kein Schaden.

    Durchgangswiderstand 7mΩ (Maximum)

    6-6 Salznebel Verzinnt 12 Stunden/vergoldete 24 Stunden Belichtung zu einem Salznebel von der 5±1% Lösung an 35±2℃. (Basiert nach Methode 101D Cond JIS C0023/MIL-STD-202. B)
    6-7 SO2 Gas

    24 Stunden Aussetzung zu 50±5ppm.

    SO2-Gas an 40±2℃.

    6-8 Gas NH3 40-Minute-Belastung durch das Gas NH3, das von der 28% Ammoniaklösung verdunstet.









    7. Auslöser-Einfügung/Auszugskraft

    [Einheit: kgf]

    Stromkreise An der Initiale
    Einfügung (Maximum) Zurücknahme (min.)
    Einzeln 0,80 0,23
    02 1,60 0,46
    03 2,40 0,69
    04 3,20 0,92
    05 4,00 1,15
    06 4,80 1,38
    08 6,40 1,84
    09 7,20 2,07
    12 9,60 2,76
    15 12,00 3,45
