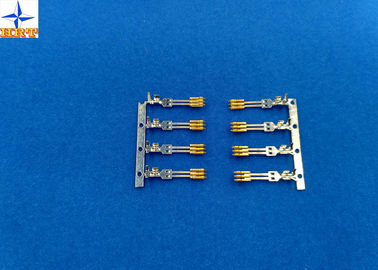

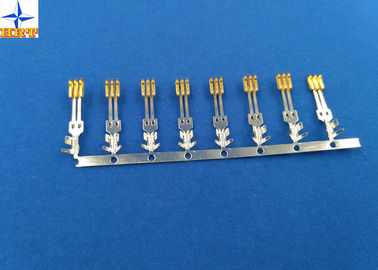

Draht-Verbindungsstück-Anschlüsse A3800-T Ptich 1.27mm mit Phosphor-Bronzne-Material
1, die Spezifikation des Produktes einschließlich die Nennmaßinformations-, elektrische und mechanischeeigenschaften.
| Nennmaßinformationen |
| Beendigungs-Schnittstellen-Art |
Falz oder Kompression |
| Verarbeitungsmethoden |
E-Stempeln vor vergoldetem |
| Isolierung O.D. |
2.10mm (maximal) |
| Teilnummer. |
A3800-G3PE oder A3800G5PE |
| Anwendung |
Signal |
| |
| Elektrische Eigenschaften |
| Gegenwärtige Bewertung |
1.5A WECHSELSTROM, DC |
| Nennspannung |
15V WECHSELSTROM, DC |
| Durchgangswiderstand |
20mΩ maximal |
| Isolationswiderstand |
Minute 1000mΩ |
| Stoßspannung |
500V AC/minute |
| |
| Mechanische Eigenschaften |
| Temperaturspanne |
-25℃ zu ℃ 85 |
Andere der Informationen kindly Kontrolle bitte das folgende Bild.
|
2, in Verbindung stehende Zeichnung und Bericht
Die folgenden Bilder sind technische Konstruktionszeichnung und Prüfbericht als Ihre Referenz, wünschen, dass diese Ihnen helfen können, die idealen und rechten Teile von uns zu kaufen. Danke!
|
1. Bereich
Diese Spezifikation deckt den Bedarf für Produktleistung Neigung SATAs 1.27mm pothook der Verbindungsstück-Reihe.
2. Bau, Maße, Material u. Überzug
Sehen Sie die befestigten Zeichnungen
3. Bewertungen u. anwendbare Drähte
| Einzelteil |
Standard |
| Nennspannung (Maximum) |
15V AC/DC |
Isolierung O.D. 2.10mm (Maximum) |
| Nennstrom (Maximum) und anwendbare Drähte |
AWG#18 |
1.5A AC/DC |
| AWG#20 |
1.5A AC/DC |
| AWG#22 |
1.5A AC/DC |
| Umgebende Temperaturspanne |
-25℃ | +85℃* |
*: Einschließlich Terminaltemperaturanstieg
4. Elektrische Leistung
| Prüfen Sie Beschreibung |
Verfahren |
Anforderung |
| 4-1 |
Durchgangswiderstand
|
Verbinden Sie Verbindungsstücke, Maß durch trockenen Stromkreis, 20mV Maximum, 10mA. (Basiert nach JIS C5402 5,4) |
20mΩ (Maximum) |
| 4-2 |
Isolationswiderstand |
Verbinden Sie Verbindungsstücke, wenden Sie DC 500V zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 302 Cond JIS C5402 5.2/MIL-STD-202. B) |
1000MΩ (min.) |
| 4-3 |
Dielektrische Stoßspannung |
Verbinden Sie Verbindungsstücke, wenden Sie Wechselstrom 500V (Effektivwert) für 1 Minute zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 301 JIS C5402 5.1/MIL-STD-202) |
Kein Zusammenbruch. |
| 4-4 |
Durchgangswiderstand auf quetschverbundenem Teil |
Quetschverbinden Sie den anwendbaren Draht an zum Anschluss, Maß durch trockenen Stromkreis, 20mV (Maximum). , 10mA. |
10mΩ (Maximum) |
5. Mechanische Leistung
| Prüfen Sie Beschreibung |
Verfahren |
Anforderung |
| 5-1 |
Auslöser-Einfügung u. Auszugskraft |
Fügen Sie ein und nehmen Sie Auslöser mit der Geschwindigkeitsrate von 25±3mm/Minute zurück. |
Siehe Paragraphen 7 |
| 5-2 |
Die Kräuselung ziehen Kraft aus |
Reparieren Sie den quetschverbundenen Anschluss, wenden Sie axiales ausziehen Kraft auf dem Draht an der Geschwindigkeitsratte von 25±3mm/Minute an. (Basiert nach JIS C5402 6,8) |
AWG#18 |
kgf 6,0 (min.) |
| AWG#20 |
kgf 5,0 (min.) |
| AWG#22 |
kgf 4,0 (min.) |
| 5-3 |
Terminaleinfügungs-Kraft. |
Fügen Sie den quetschverbundenen Anschluss in die Wohnung ein. |
0,80 kgf (Maximum) |
| 5-4 |
Anschluss-/Wohnungs-Zurückhalten-Kraft. |
Wenden Sie axiales ausziehen Kraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf dem Anschluss an, der in der Wohnung zusammengebaut wird. |
kgf 3,00 (min.) |
| 5-5 |
Haltbarkeit |
Wenn Sie wiederholt bis 50 Zyklen durch die Rate von Zyklus 10 pro Minute verbunden werden. |
Durchgangswiderstand 40mΩ (Maximum) |
| 5-6 |
Erschütterung |
Umfang: 1.5mm PP.
Schleifenzeit: 10-55-10 Hz in 1 winziger Dauer: 2 Stunden in jedem X.Y.Z behaut.
(Basiert nach MIL-STD-202 Methode 201A)
|
Auftritt kein Schaden.
Durchgangswiderstand 40mΩ (Maximum)
Unstimmigkeit 1 μsec. (Maximum)
|
| 5-7 |
Körperlicher Schock |
² 490m/s {50G}, 3 Anschläge in jedem X.Y.Z behaut. (Basiert nach Methode 213B Cond JIS C0041/MIL-STD-202. A) |
|
|
6. Umweltfreundlichkeit und andere
| Prüfen Sie Beschreibung |
Verfahren |
Anforderung |
| 6-1 |
Temperaturanstieg |
Tragende Nennstromlast. (Basiert nach UL 498) |
30℃ (Maximum) |
| 6-2 |
Hitzebeständigkeit |
85±2℃, 96 Stunden (basiert nach Methode 108A Cond JIS C0021/MIL-STD-202. A) |
Auftritt kein Schaden.
Durchgangswiderstand 40mΩ (Maximum)
|
| 6-3 |
Kaltwiderstand |
-25±3℃, 96 Stunden (basiert nach JIS C0020) |
| 6-4 |
Feuchtigkeit |
Temperatur: 40±2℃
Relative Luftfeuchtigkeit: 90~95%
Dauer: 96 Stunden
(Basiert nach Methode 103B Cond JIS C0022/MIL-STD-202. B)
|
Auftritt kein Schaden.
Durchgangswiderstand 40mΩ (Maximum)
Isolationswiderstand 100MΩ (min.)
Dielektrische Stoßspannung muss 4-3 treffen
|
| 6-5 |
Temperaturwechsel |
5 Zyklen von:
a) -55℃ 30 Minuten
b) +85℃ 30 Minuten
(Basiert nach JIS C0025)
|
Auftritt kein Schaden.
Durchgangswiderstand 40mΩ (Maximum)
|
| 6-6 |
Salznebel |
Verzinnt 12 Stunden/vergoldete 24 Stunden Belichtung zu einem Salznebel von der 5±1% Lösung an 35±2℃. (Basiert nach Methode 101D Cond JIS C0023/MIL-STD-202. B) |
| 6-7 |
Lötmittel-Fähigkeit |
Lötende Zeit: sek 5±0.5.
Lötmittel-Temperatur: 245±5℃
|
Das Lötmittel, das 95% von untergetauchtem Bereich nassmacht, muss keine Lücken, Stiftlöcher zeigen |
| 6-8 |
Widerstand zu lötender Hitze |
Lötmitteltopfmethode
Lötende Zeit: sek 10±0.5.
Lötmittel-Temperatur: 260±5℃
Lötmitteleisenmethode
Lötende Zeit: sek 5±0.5.
Lötmittel-Temperatur: 370℃ | 400℃
|
Auftritt kein Schaden. |
7. Auslöser-Einfügung/Auszugskraft
[Einheit: kgf]
| Stromkreise |
An der Initiale |
| Einfügung (Maximum) |
Zurücknahme (min.) |
| - |
4,50 |
1,00 |
|
3, Anwendung fied vom Produkt

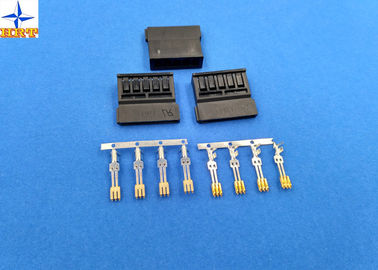

Der Anschluss wird mit der Wohnung der Reihe A3800 und Willearbeit zusammen zum Leistungsbrunnen benutzt
im Strom und in der Signalübertragung.
