2.0mm Neigungs-Start-Ziel-Sieg-Verbindungsstück, 2.00mm Neigungs-Start-Ziel-Sieg-Stecker-Wohnung, 51006 Falz-Wohnung

2.0mm Neigungs-Start-Ziel-Sieg-Verbindungsstück, 2.00mm Neigungs-Start-Ziel-Sieg-Stecker-Wohnung, 51006 Falz-Wohnung

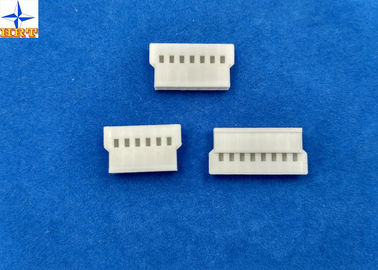

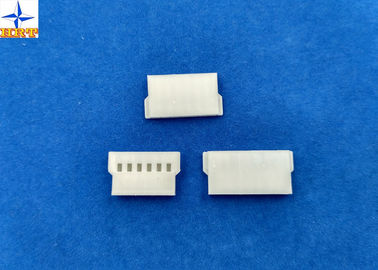

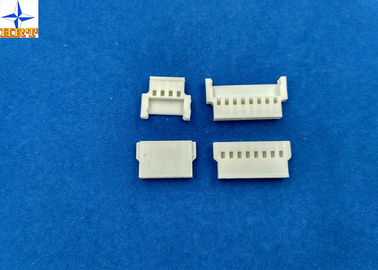

    • 2.0mm Pitch Wire To Wire Connector, 2.00mm Pitch Wire-to-Wire Plug Housing, 51006 Crimp Housing
    • 2.0mm Pitch Wire To Wire Connector, 2.00mm Pitch Wire-to-Wire Plug Housing, 51006 Crimp Housing
    • 2.0mm Pitch Wire To Wire Connector, 2.00mm Pitch Wire-to-Wire Plug Housing, 51006 Crimp Housing
  • 2.0mm Pitch Wire To Wire Connector, 2.00mm Pitch Wire-to-Wire Plug Housing, 51006 Crimp Housing

    Produktdetails:

    Herkunftsort: Dongguan, China (Festland)
    Markenname: HRT
    Zertifizierung: ISO9001/ ISO14001/UL/RoHS/REACH
    Modellnummer: C2003HF-NP

    Zahlung und Versand AGB:

    Min Bestellmenge: 5000 Stk
    Preis: USD0.001 to 0.5 per pcs
    Verpackung Informationen: Tasche mit Außenseitenpapierkarton
    Lieferzeit: 5 bis 8 Werktage nach der Zahlung überprüft
    Zahlungsbedingungen: TT, Western Union, Paypal, L/C
    Versorgungsmaterial-Fähigkeit: 28 Million PC pro Monat
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Farbe: Weiß Stellplatz: 2.00mm
    Werkstoffe: PBT, UL94V-0 Passende Wohnung: C2003HM-Reihe
    Verpackungsart: Beutel Anwendung: Energie, Start-Ziel-Sieg

    2.0mm Neigungswohnungsstart-ziel-sieg-Verbindungsstückart mit freien Teilen C2003HF des materiellen Halogens PA66

    1, Spezifikation übertreffen vom Teil


    Ausführliche Information




    Nennmaßinformationen

    Stromkreise Von 2pins zu 16pins
    Isolierung O.D. 1.40mm (maximal)
    Fügender Verschluss Kein
    Drahtstrecke AWG24# zu 28#
    Halogen geben frei Nylon 66, UL94V-0
    Kein HF-Art Material PBT, UL94V-0
    Zusammengebrachte Anschlüsse A2003F-T Reihe

    Elektrische Eigenschaften Gegenwärtige Bewertung 2A WECHSELSTROM, DC
    Nennspannung 125V WECHSELSTROM, DC
    Durchgangswiderstand 20mΩ maximal
    Isolationswiderstand Minute 1000mΩ
    Stoßspannung 500V AC/minute

    Mechanische Eigenschaften Temperaturspanne -25℃ zu ℃ 85
    Terminaleinfügungs-Kraft kgf 1,50 (Maximum)
    Anschluss-/Wohnungs-Zurückhalten-Kraft kgf 1,20 (min.)
    Die Kräuselung ziehen Kraft aus Kgf AWG#24 3,0 (min.)
    Kgf AWG#26 2,0 (min.)
    Kgf AWG#28 1,0 (min.)
      Andere der Informationen kindly Kontrolle bitte das folgende Bild.





    2, entsprechende technische Konstruktionszeichnung u. Prüfbericht
    Unter Datei unsere ist das Technisch Konstruktionszeichnung und Prüfbericht für weitere Informationen. Es ist sicher, dass es a ist
    guter Hinweis, damit Sie diese Reihe zerteilen offenbar kennen.
    2.0mm Neigungs-Start-Ziel-Sieg-Verbindungsstück, 2.00mm Neigungs-Start-Ziel-Sieg-Stecker-Wohnung, 51006 Falz-Wohnung
    2.0mm Neigungs-Start-Ziel-Sieg-Verbindungsstück, 2.00mm Neigungs-Start-Ziel-Sieg-Stecker-Wohnung, 51006 Falz-Wohnung


    Mechanische Leistung



    Prüfen Sie Beschreibung Verfahren Anforderung
    5-1 Auslöser-Einfügung u. Auszugskraft Fügen Sie ein und nehmen Sie Auslöser mit der Geschwindigkeitsrate von 25±3mm/Minute zurück. Siehe Paragraphen 7
    5-2 Die Kräuselung ziehen Kraft aus Reparieren Sie den quetschverbundenen Anschluss, wenden Sie axiales ausziehen Kraft auf dem Draht an der Geschwindigkeitsratte von 25±3mm/Minute an. (Basiert nach JIS C5402 6,8) AWG#24 kgf 3,0 (min.)
    AWG#26 kgf 2,0 (min.)
    AWG#28 kgf 1,0 (min.)
    5-3 Terminaleinfügungs-Kraft. Fügen Sie den quetschverbundenen Anschluss in die Wohnung ein. kgf 1,50 (Maximum)
    5-4 Anschluss-/Wohnungs-Zurückhalten-Kraft. Wenden Sie axiales ausziehen Kraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf dem Anschluss an, der in der Wohnung zusammengebaut wird. kgf 1,20 (min.)
    5-5 Haltbarkeit Wenn Sie wiederholt bis 50 Zyklen durch die Rate von Zyklus 10 pro Minute verbunden werden. Durchgangswiderstand 40mΩ (Maximum)
    5-6 Erschütterung

    Umfang: 1.5mm PP.

    Schleifenzeit: 10-55-10 Hz in 1 winziger Dauer: 2 Stunden in jedem X.Y.Z behaut.

    (Basiert nach MIL-STD-202 Methode 201A)

    Auftritt kein Schaden.

    Durchgangswiderstand 40mΩ (Maximum)

    Unstimmigkeit 1 μsec. (Maximum)

    5-7 Körperlicher Schock ² 490m/s {50G}, 3 Anschläge in jedem X.Y.Z behaut. (Basiert nach Methode 213B Cond JIS C0041/MIL-STD-202. A)




    3, unser umfassender Service

    Wir können besseren Service für Sie anbieten, um langen und Zweigewinngeschäftlichen beziehungen zu haben, zum der persönlichen Freundschaft auch aufzubauen.
    2.00mm Neigung, Brett-wenn vertikale Montagespitzeneingang PWB-Leiterplatten-Verbinder B2011HR untergebracht werden
