Phosphor-Bronzen-Terminalverbindungsstück, SMT-Draht zum Oblatenverbindungsstück Leiterplatten-Verbinder MX 501189

Phosphor-Bronzen-Terminalverbindungsstück, SMT-Draht zum Oblatenverbindungsstück Leiterplatten-Verbinder MX 501189

    • Phosphor Bronze Terminal Connector, SMT Wire To Board Connectors MX 501189 wafer connector
    • Phosphor Bronze Terminal Connector, SMT Wire To Board Connectors MX 501189 wafer connector
    • Phosphor Bronze Terminal Connector, SMT Wire To Board Connectors MX 501189 wafer connector
  • Phosphor Bronze Terminal Connector, SMT Wire To Board Connectors MX 501189 wafer connector

    Produktdetails:

    Herkunftsort: Dongguan, China (Festland)
    Markenname: HRT
    Zertifizierung: ISO9001/ ISO14001/UL/RoHS/REACH
    Modellnummer: A1003WV-S-2XNP

    Zahlung und Versand AGB:

    Min Bestellmenge: 5000 Stk
    Preis: USD0.001 to 0.005 per pcs
    Verpackung Informationen: Rohr (Rohr) mit Außenseitenpapierkarton
    Lieferzeit: 5 bis 8 Werktage nach der Zahlung überprüft
    Zahlungsbedingungen: TT, Western Union, Paypal, L/C
    Versorgungsmaterial-Fähigkeit: 28 Million PC pro Monat
    Kontakt
    Ausführliche Produkt-Beschreibung
    Farbe: hellgelb Stellplatz: 1.0mm
    Oblatenmaterialien: PA6T, UL94V-0 Drahtstrecke: AWG32# zu 28#
    Verpackungsart: Tube Passende Wohnung: Reihen A1003 verdoppeln Reihe
    Markieren:

    PWB

    ,

    zum von Verbindungsstücken zu verdrahten

    1, Einzelspezifikation des Produktes:



    1. Basisdaten:

    • Farbe: Hellgelb
    • Neigung: 1.00mm
    • Stromkreise: 16/20/30/32/40/50positions
    • Isolierung O.D.: 0.80mm
    • Pin-Materialien: Phosphor-Bronzen- oder Goldblitz
    • Lötmittelvorsprünge: Messing-/Goldblitz
    • Oblatenmaterial: Nylon6T, UL94V-0
    • Kappe: Nylon6T, UL94V-0
    • Zusammengebrachte Wohnung: Reihen A1003 verdoppeln Reihe
    • Montageart: SMT
    • Anwendung: Signal, Draht zu verschalen
    • Terminalmaterialien: Phosphor-Bronze
    • Endanschluß: Verzinnte oder Goldblitzart
    • Terminalpaket: 15K PC/Spule
    • Terminalverarbeitungsmethode: E-Stempeln, vor verzinnt



    2. Elektrische Eigenschaft:

    • Gegenwärtige Bewertung: DC WECHSELSTROM-1A
    • Nennspannung: 50V WECHSELSTROM, DC
    • Durchgangswiderstand: 20mΩ maximal
    • Isolationswiderstand: 100mΩ
    • Stoßspannung: 250V AC/minute



    3. Mechanische Eigenschaft:

    • Temperaturspanne: - 25°C ~+85°C
    • Terminaleinfügungs-Kraft: 0.50kgf (Maximum)
    • Anschluss-/Wohnungs-Zurückhalten-Kraft: 0.50kgf (min.)
    • Pin-Zurückhalten-Kraft: 0.30kgf (min.)



    Andere ausführliche Daten überprüfen bitte die Bilder als unten.




    2, Einführung für Produkte dieser Reihe

    Bitte kindly Mitteilung Produkt dieser Reihen, können Sie es als Satz kaufen, dann bieten wir Ihnen angemessenen Preis an.

                                                                  Produkt der Reihe A1003
                      Anschluss A1003-T

                        Unterkunft Doppelwohnung A1003H-2XNP
    Einzelne Wohnung A1003H-NP

                         Oblate Doppelreihenart A1003WV-S-2XNP U. A1003WVA-S-2XNP

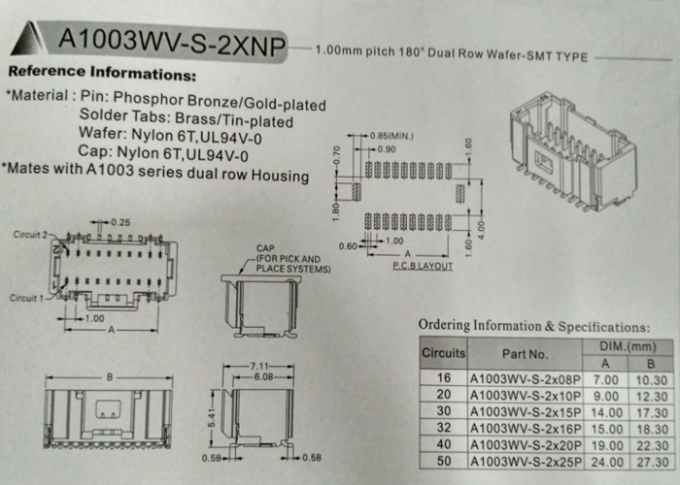

    3, entsprechende technische Konstruktionszeichnung u. Prüfbericht

    Unter Datei unsere ist das Technisch Konstruktionszeichnung und Prüfbericht für weitere Informationen. Es ist sicher, dass es a ist

    guter Hinweis, damit Sie diese Reihe zerteilen offenbar kennen.

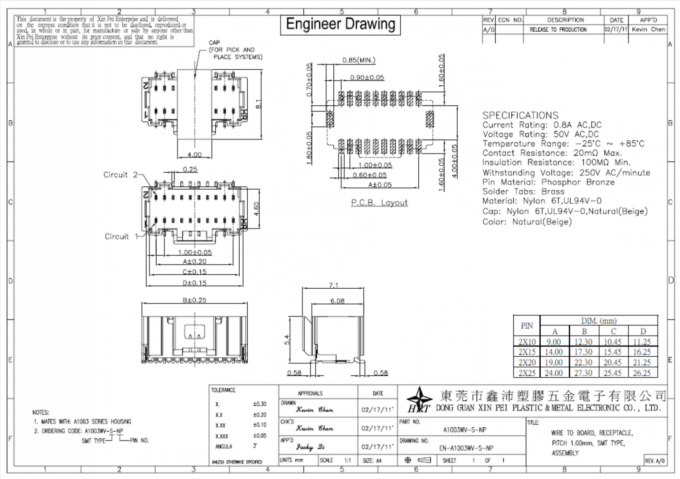

                                                         Zeichnung des Maßes

    Phosphor-Bronzen-Terminalverbindungsstück, SMT-Draht zum Oblatenverbindungsstück Leiterplatten-Verbinder MX 501189

    Phosphor-Bronzen-Terminalverbindungsstück, SMT-Draht zum Oblatenverbindungsstück Leiterplatten-Verbinder MX 501189

    5. Mechanische Leistung



    Prüfen Sie Beschreibung Verfahren Anforderung
    5-1 Auslöser-Einfügung u. Auszugskraft Fügen Sie ein und nehmen Sie Verbindungsstücke mit der Geschwindigkeitsrate von 25±3mm/Minute zurück. Siehe Paragraphen 7
    5-2 Die Kräuselung ziehen Kraft aus Reparieren Sie den quetschverbundenen Anschluss, wenden Sie axiales ausziehen Kraft auf dem Draht an der Geschwindigkeitsratte von 25±3mm/Minute an. (Basiert nach JIS C5402 6,8) AWG#28 1.0kgf (Minute)
    AWG#30 0.5kgf (Minute)
    AWG#32 0.3kgf (Minute)
    5-3 Terminaleinfügungs-Kraft. Fügen Sie den quetschverbundenen Anschluss in die Wohnung ein. 0.50kgf (Maximum)
    5-4 Anschluss-/Wohnungs-Zurückhalten-Kraft. Wenden Sie axiales ausziehen Kraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf dem Anschluss an, der in der Wohnung zusammengebaut wird. 0.50kgf (min.)
    5-5 Pin-Zurückhalten-Kraft Wenden Sie axiale Stoßkraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf 0.30kgf (min.)
    5-6 Haltbarkeit Wenn Sie wiederholt bis 50 Zyklen durch die Rate von Zyklus 10 pro Minute verbunden werden. Durchgangswiderstand 40mΩ (Maximum)
    5-7 Erschütterung

    Umfang: 1.5mm PP.

    Schleifenzeit: 10-55-10 Hz in 1 winziger Dauer: 2 Stunden in jedem X.Y.Z behaut.

    (Basiert nach MIL-STD-202 Methode 201A)

    Auftritt kein Schaden.

    Durchgangswiderstand 40mΩ (Maximum)

    Unstimmigkeit 1 μsec. (Maximum)

    5-8 Körperlicher Schock ² 490m/s {50G}, 3 Anschläge in jedem X.Y.Z behaut. (Basiert nach Methode 213B Cond JIS C0041/MIL-STD-202. A)





    6. Umweltfreundlichkeit und andere



    Prüfen Sie Beschreibung Verfahren Anforderung
    6-1 Temperaturanstieg Tragende Nennstromlast. (Basiert nach UL 498) 30℃ (Maximum)
    6-2 Hitzebeständigkeit 85±2℃, 96 Stunden (basiert nach Methode 108A Cond JIS C0021/MIL-STD-202. A)

    Auftritt kein Schaden.

    Durchgangswiderstand 40mΩ (Maximum)

    6-3 Kaltwiderstand -25±3℃, 96 Stunden (basiert nach JIS C0020)
    6-4 Feuchtigkeit

    Temperatur: 40±2℃

    Relative Luftfeuchtigkeit: 90~95%

    Dauer: 96 Stunden

    (Basiert nach Methode 103B Cond JIS C0022/MIL-STD-202. B)

    Auftritt kein Schaden.

    Durchgangswiderstand 40mΩ (Maximum)

    Isolationswiderstand 10MΩ (min.)

    Dielektrische Stoßspannung muss 4-3 treffen

    6-5 Temperaturwechsel

    5 Zyklen von:

    a) -55℃ 30 Minuten

    b) +85℃ 30 Minuten

    (Basiert nach JIS C0025)

    Auftritt kein Schaden.

    Durchgangswiderstand 40mΩ (Maximum)

    6-6 Salznebel Verzinnt 12 Stunden/vergoldete 24 Stunden Belichtung zu einem Salznebel von der 5±1% Lösung an 35±2℃. (Basiert nach Methode 101C Cond JIS C0023/MIL-STD-202. B)
    6-7 SO2 Gas

    24 Stunden Aussetzung zu 50±5ppm.

    SO2-Gas an 40±2℃.

    6-8 Gas NH3 40-Minute-Belastung durch das Gas NH3, das von der 28% Ammoniaklösung verdunstet.



    6-9 Solderability

    Lötende Zeit: sek 5±0.5.

    Lötmittel-Temperatur: 245±5℃

    Das Lötmittel, das 95% von untergetauchtem Bereich nassmacht, muss keine Lücken, Stiftlöcher zeigen
    6-10 Widerstand zu lötender Hitze

    Beim Reflowing

    Siehe Paragraphen 8

    Löten Sie Eisenmethode

    Lötende Zeit: sek 5±0.5.

    Lötmittel-Temperatur: 370℃ | 400℃

    Auftritt kein Schaden.







    7. Auslöser-Einfügung/Auszugskraft

    [Einheit: kgf]

    Stromkreise An der Initiale
    Einfügung (Maximum) Zurücknahme (min.)
    Einzeln 0,20 0,03
    2X08 3,40 0,49
    2X10 4,00 0,55
    2X15 5,50 0,70
    2X16 5,80 0,73
    2X20 7,00 0,85
    2X25 8,50 1,00





    4, FAQ

    Q1: Sind Sie Hersteller oder Handelsgesellschaft?
    A: Wir sind ein Hersteller mit 12 Jahren Erfahrungsberufsproduktionsgesellschaft, die auf das Produzieren, Forschung und Entwicklung, Verkäufe von Vielzahl von elektronischen Verbindungsstücken, Anschlüsse, Oblate etc. sich spezialisiert.

    Q2: Wie man die Qualität Ihrer Produkte steuert?
    A: Qualität ist Leben unserer Firma. Die qc-Personalsteuerung jedes Verfahren gemäß des Programms ISO9001. Alle zerteilen are100%, das bevor sie geprüft wird, versenden.

    Q3: Wo wird Ihre Fabrik lokalisiert, und wie können wir dort besuchen?
    A: Unsere Firma ist in Dongguan-Stadt, Provinz Guangdong, China. Es ist nach Shenzhen nah

    Q4: Wie kann ich die Probe erhalten?
    A: Die Probe ist für freies, aber das Beförderungsentgelt beared von den Kunden.



    Q5: An was werden Ihre Produkte angewendet?
    A: Unsere Produkte werden am Automobilgebrauch, an conmmunication Ausrüstung, am industriellen Gebrauch, am Haushaltsgerät, an der Elektronik, an etc. angewendet.
