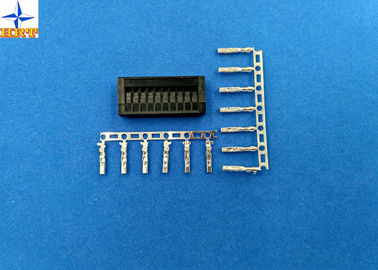

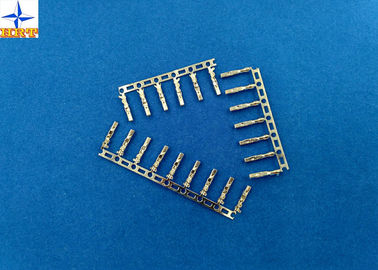

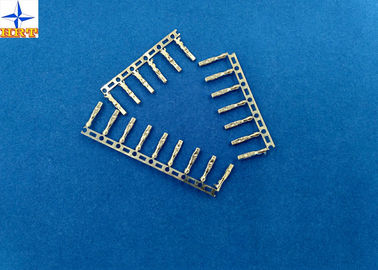

Quetschverbinden Sie Draht-Verbindungsstück-Anschlüsse verzinnte Phosphor-Bronzen-Verbindungsstücke für AWG30# zu 26#

China Quetschverbinden Sie Draht-Verbindungsstück-Anschlüsse verzinnte Phosphor-Bronzen-Verbindungsstücke für AWG30# zu 26# fournisseur
Quetschverbinden Sie Draht-Verbindungsstück-Anschlüsse verzinnte Phosphor-Bronzen-Verbindungsstücke für AWG30# zu 26# fournisseur Quetschverbinden Sie Draht-Verbindungsstück-Anschlüsse verzinnte Phosphor-Bronzen-Verbindungsstücke für AWG30# zu 26# fournisseur Quetschverbinden Sie Draht-Verbindungsstück-Anschlüsse verzinnte Phosphor-Bronzen-Verbindungsstücke für AWG30# zu 26# fournisseur

Großes Bild :  Quetschverbinden Sie Draht-Verbindungsstück-Anschlüsse verzinnte Phosphor-Bronzen-Verbindungsstücke für AWG30# zu 26#

Produktdetails:

Herkunftsort: Dongguan, China (Festland)
Markenname: HRT
Zertifizierung: ISO9001/ ISO14001/UL/RoHS/REACH
Modellnummer: A2001-TPE

Zahlung und Versand AGB:

Min Bestellmenge: 50K PCS
Preis: Negotiated
Verpackung Informationen: Papierbehälter mit heraus kartonieren
Lieferzeit: 5 bis 8 Werktage nach der Zahlung überprüft
Zahlungsbedingungen: TT, Western Union, Paypal, L/C
Versorgungsmaterial-Fähigkeit: 100 Million PC pro Monat
Ausführliche Produkt-Beschreibung
Stellplatz: 2.0mm Drahtstrecke: AWG#30 - #26
Material: Phosphor Bronzne Fertig stellen: verzinnt oder Goldblitz
Anschlusstyp: Draht connnector Anschluss Isolierung O.D: 1.30mm (maximal)
Markieren:

Falz-Anschluss-Verbindungsstück

,

Verbindungsstück-Falz-Anschluss



1, die Spezifikation des Produktes einschließlich die Nennmaßinformations-, elektrische und mechanischeeigenschaften.

Nennmaßinformationen
Beendigungs-Schnittstellen-Art Falz oder Kompression
Verarbeitungsmethoden E-Stempeln, vor verzinnt oder Goldblitz
Isolierung O.D. 1.30mm (maximal)
Teilnummer. A2001-TPE oder A2001-GPE
Verbundenes Verbindungsstück A2001H-/HBreihe oder A2009H-Reihe
Anwendung Signal, Draht, Art zu verschalen

Elektrische Eigenschaften
Gegenwärtige Bewertung 2 EIN WECHSELSTROM, DC
Nennspannung 100V WECHSELSTROM, DC
Durchgangswiderstand 10mΩ maximal
Isolationswiderstand 1000 MΩ-Minute
Stoßspannung 800V AC/minute

Mechanische Eigenschaften
Temperaturspanne -25℃ zu ℃ 85
Andere der Informationen kindly Kontrolle bitte das folgende Bild.






2, in Verbindung stehende Zeichnung und Bericht

Die folgenden Bilder sind technische Konstruktionszeichnung und Prüfbericht als Ihre Referenz, wünschen, dass diese Ihnen helfen können, die idealen und rechten Teile von uns zu kaufen. Danke!

Quetschverbinden Sie Draht-Verbindungsstück-Anschlüsse verzinnte Phosphor-Bronzen-Verbindungsstücke für AWG30# zu 26#

3. Bewertungen u. anwendbare Drähte



Einzelteil Standard
Nennspannung (Maximum) 100V AC/DC Isolierung O.D. 1.50mm (Maximum)
Nennstrom (Maximum) und anwendbare Drähte AWG#24 2.0A AC/DC
AWG#26 1.5A AC/DC
AWG#28 1.0A AC/DC
AWG#30 0.5A AC/DC
Umgebende Temperaturspanne -25℃ | +85℃*

*: Einschließlich Terminaltemperaturanstieg





4. Elektrische Leistung



Prüfen Sie Beschreibung Verfahren Anforderung
4-1



Durchgangswiderstand



Verbinden Sie Verbindungsstücke, Maß durch trockenen Stromkreis, 20mV Maximum, 10mA. (Basiert nach JIS C5402 5,4) 10mΩ (Maximum)
4-2 Isolationswiderstand Verbinden Sie Verbindungsstücke, wenden Sie DC 500V zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 302 Cond JIS C5402 5.2/MIL-STD-202. B) 1000MΩ (min.)
4-3 Dielektrische Stoßspannung Verbinden Sie Verbindungsstücke, wenden Sie Wechselstrom 800V (Effektivwert) für 1 Minute zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 301 JIS C5402 5.1/MIL-STD-202) Kein Zusammenbruch.
4-4 Durchgangswiderstand auf quetschverbundenem Teil Quetschverbinden Sie den anwendbaren Draht an zum Anschluss, Maß durch trockenen Stromkreis, 20mV (Maximum). , 10mA. 5mΩ (Maximum)







3, FAQ


Q: Erlauben Sie mehrfachen Entwurf pro Einrichtung?
A: Yes.We nehmen OEM-/ODMservice an und erlauben mehrfachen Entwurf pro Einrichtung.

Q: Wie lang nimmt Verschiffen?
A: Es hängt vom Bestimmungsortstandort und -quantität ab. Im meisten entwickelten Land ist Lieferung durch FED x/UPS/DHL normalerweise 2-3 Tage (ausschließlich der Wochenenden).

Q: Wie werden die Waren verpackt?
A: Normalerweise in den PETschlechten, im Rohr, Rohr und mit äußerem Kartonkasten.



4, können wir mehrfachen, sicheren und schnellen Versand für Sie anbieten!

Wir haben die sehr gute Zusammenarbeit mit Welt-famouse Lieferungsfirma, und die Dose bieten uns guten Service und vorteilhaften Preis an. Es ist sicher, dass jedes Geschäft zwischen uns schnell und glücklich ist. Wählen Sie uns! Lassen Sie uns die realistische und elektronische Welt anschließen.
