Produktdetails:
Zahlung und Versand AGB:
|
Produktname: | A2506 | Stellplatz: | 2.50mm |
---|---|---|---|
Die Zahl von Pin: | 02pin ~16pin | Material: | HSG: PA66 TER: Phosphor Bronzne, verzinnt |
Reihe: | Single | Feuer-Schutz Bewertung: | UL 94V-0 |
Markieren: | Oblaten-Verbindungsstück 2.0mm,Brett im Verbindungsstück |
Beschreibung:

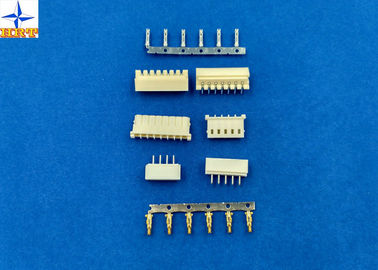

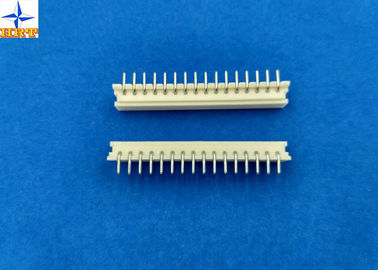

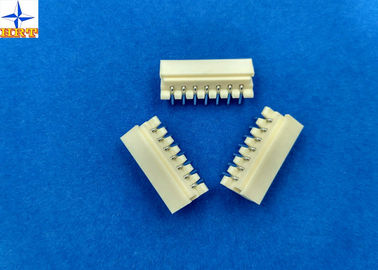

1, A2506series-Wohnung haben A2506H-NP. Oblate: A2506WV/WR-NP, BAD-Art, circlnal PIN, verzinnt.
2, benutzte Materialien unterbringend: PA66, Halogen geben, Feuer-Schutzbewertung ist UL 94-V0 frei. Minimale verpackende Quantität ist 1000pcs/bag.
4.Terminals werden durch die Phosphor-Bronze gestempelt und E-stempeln, vor verzinnt, verzinnten uns A2506-TPe nennend, minimale verpackende Quantität ist 20,000pcs/Reel. Die tägliche Produktionskapazität ist 300 bis 400 KPCS.
Strecke des Drahtes 5.Terminals': AWG-Lehre #22--#28, Isolierung Od is1.90mm (maximal).
Spezifikationen:
Prüfen Sie Beschreibung | Verfahren | Anforderung |
Durchgangswiderstand |
Verbinden Sie Verbindungsstücke, Maß durch trockenen Stromkreis, 20mV Maximum, 10mA. (Basiert nach JIS C5402 5,4) | 10mΩ (Maximum) |
Isolationswiderstand | Verbinden Sie Verbindungsstücke, wenden Sie 500VDCzwischenangrenzendem Anschluss oder Boden an. (Basiert nach Methode 302 Cond JIS C5402 5.2/MIL-STD-202. B) | 1000MΩ(min.) |
Dielektrische Stoßspannung | Verbinden Sie Verbindungsstücke, wenden Sie Wechselstrom 1000V (Effektivwert) für 1 Minute zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 301 JIS C5402 5.1/MIL-STD-202) | Kein Zusammenbruch. |
Durchgangswiderstand auf quetschverbundenem Teil | Quetschverbinden Sie den anwendbaren Draht an zum Anschluss, Maß durch trockenen Stromkreis, 20mV (Maximum). , 10mA. | 5mΩ (Maximum) |
Spannung veranschlagt | 250V WECHSELSTROM, DC |
Strom veranschlagt | 3A WECHSELSTROM, DC |
Widerstandsspannung | 1000VAC/minute |
Isolationswiderstand | Minute 1000MΩ |
Durchgangswiderstand | 20mΩ maximal |
Betriebstemperatur | -25°C~85°C |
