2.54mm Neigungs-Batterie Connecor mit Verschluss-Stoß-Doppelt-Reihen-männlichen Titel-Falz-Verbindungsstücken

China 2.54mm Neigungs-Batterie Connecor mit Verschluss-Stoß-Doppelt-Reihen-männlichen Titel-Falz-Verbindungsstücken fournisseur
2.54mm Neigungs-Batterie Connecor mit Verschluss-Stoß-Doppelt-Reihen-männlichen Titel-Falz-Verbindungsstücken fournisseur 2.54mm Neigungs-Batterie Connecor mit Verschluss-Stoß-Doppelt-Reihen-männlichen Titel-Falz-Verbindungsstücken fournisseur 2.54mm Neigungs-Batterie Connecor mit Verschluss-Stoß-Doppelt-Reihen-männlichen Titel-Falz-Verbindungsstücken fournisseur

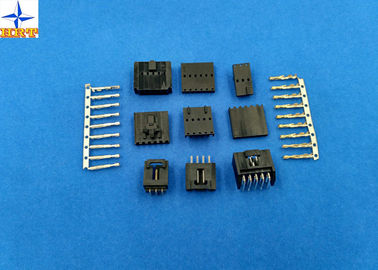

Großes Bild :  2.54mm Neigungs-Batterie Connecor mit Verschluss-Stoß-Doppelt-Reihen-männlichen Titel-Falz-Verbindungsstücken

Produktdetails:

Herkunftsort: Dongguan, China (Festland)
Markenname: HRT
Zertifizierung: ISO9001/ ISO14001/UL/RoHS/REACH
Modellnummer: A2541H-M-2*NP

Zahlung und Versand AGB:

Min Bestellmenge: 5000 Stk
Preis: USD0.001 to 0.5 per pcs
Verpackung Informationen: Tasche mit Außenseitenpapierkarton
Lieferzeit: 5 bis 8 Werktage nach der Zahlung überprüft
Zahlungsbedingungen: TT, Western Union, Paypal, L/C
Versorgungsmaterial-Fähigkeit: 28 Million PC pro Monat
Ausführliche Produkt-Beschreibung
Farbe: Weiß Stellplatz: 2.54mm
Werkstoffe: PA66, UL94V-0 Drahtstrecke: AWG22# zu 28#
Verpackungsart: Beutel Anwendung: Signal, Draht-zu-Brett
Markieren:

PWB-Batterieverbinder

,

Männliche Titel-Verbindungsstücke

1, Einzelspezifikationstabelle des Produktes


Ausführliche Information




Basisdaten

ArtMann
StromkreiseVon 2pins zu 12 Stiften
Isolierung O.D.1.70mm (maximal)
Fügender VerschlussMit
ReiheDoppeltes
Passende OblateA2541W-Reihenoblate
Zusammengebrachte AnschlüsseA2541-T-M Reihe

Elektrische EigenschaftenGegenwärtige Bewertung3A WECHSELSTROM, DC
Nennspannung250V WECHSELSTROM, DC
Durchgangswiderstand20mΩ maximal
IsolationswiderstandMinute 1000MΩ
Stoßspannung1500V AC/minute

Mechanische EigenschaftenTemperaturspanne-25℃ zu ℃ 85
  Andere der Informationen kindly Kontrolle bitte das folgende Bild.



2, entsprechende technische Konstruktionszeichnung u. Prüfbericht
Unter Datei unsere ist das Technisch Konstruktionszeichnung und Prüfbericht für weitere Informationen. Es ist sicher, dass es a ist
guter Hinweis, damit Sie diese Reihe zerteilen offenbar kennen.

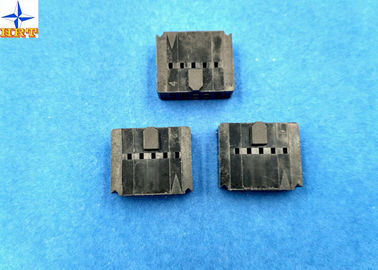

2.54mm Neigungs-Batterie Connecor mit Verschluss-Stoß-Doppelt-Reihen-männlichen Titel-Falz-Verbindungsstücken

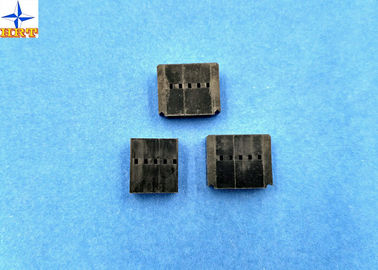

2.54mm Neigungs-Batterie Connecor mit Verschluss-Stoß-Doppelt-Reihen-männlichen Titel-Falz-Verbindungsstücken
2.54mm Neigungs-Batterie Connecor mit Verschluss-Stoß-Doppelt-Reihen-männlichen Titel-Falz-Verbindungsstücken

Mechanische Leistung


Prüfen Sie BeschreibungVerfahrenAnforderung
5-1Auslöser-Einfügung u. AuszugskraftFügen Sie ein und nehmen Sie Verbindungsstücke mit der Geschwindigkeitsrate von 25±3mm/Minute zurück.Siehe Paragraphen 7
5-2Die Kräuselung ziehen Kraft ausReparieren Sie den quetschverbundenen Anschluss, wenden Sie axiales ausziehen Kraft auf dem Draht an der Geschwindigkeitsratte von 25±3mm/Minute an. (Basiert nach JIS C5402 6,8)AWG#224.0kgf (Minute)
AWG#243.0kgf (Minute)
AWG#262.0kgf (Minute)
AWG#281.0kgf (Minute)
5-3Terminaleinfügungs-Kraft.Fügen Sie den quetschverbundenen Anschluss in die Wohnung ein.1.50kgf (Maximum)
5-4Anschluss-/Wohnungs-Zurückhalten-Kraft.Wenden Sie axiales ausziehen Kraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf dem Anschluss an, der in der Wohnung zusammengebaut wird.2.00kgf (min.)
5-5Pin-Zurückhalten-KraftWenden Sie axiale Stoßkraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf1.50kgf (min.)
5-6HaltbarkeitWenn Sie wiederholt bis 50 Zyklen durch die Rate von Zyklus 10 pro Minute verbunden werden.Durchgangswiderstand 40mΩ (Maximum)
5-7Erschütterung

Umfang: 1.5mm PP.
Schleifenzeit: 10-55-10 Hz in 1 winziger Dauer: 2 Stunden in jedem X.Y.Z behaut.
(Basiert nach MIL-STD-202 Methode 201A)

Auftritt kein Schaden.
Durchgangswiderstand 40mΩ (Maximum)
Unstimmigkeit 1 μsec. (Maximum)

5-8Körperlicher Schock² 490m/s {50G}, 3 Anschläge in jedem X.Y.Z behaut. (Basiert nach Methode 213B Cond JIS C0041/MIL-STD-202. A)



3, warum uns wählen Sie
1). Hohes Ansehen: Wir sind ein Berufs- u. realiable Elektronikverbindungsstück, Oblate, termianl Hersteller mit 12 Jahren Erfahrung, die hohes Ansehen auf diesem Gebiet besessen hat.

2). Berühmte Ausstellung: Wir sind aktiv, wenn wir Ausstellungen, wie China-Auftreten-Messe in Hong Kong besuchen. Wir haben Geschäft mit vielen Kunden aus der ganzen Welt aufgebaut.

3). Besuchen Sie uns: Das Willkommen zum Besuchen unsere Fabrikanlage, zeigen wir Ihnen eine wettbewerbsfähige Firma mit hoher Qualität u. angemessenem Preis.
