| Herkunftsort: | Dongguan, China (Festland) |
| Markenname: | HRT |
| Zertifizierung: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Modellnummer: | A2001H-NP |
| Min Bestellmenge: | 5000 Stk |
|---|---|
| Preis: | Negotiated |
| Verpackung Informationen: | Tasche mit äußerem Karton |
| Lieferzeit: | 5 bis 8 Werktage nach der Zahlung überprüft |
| Zahlungsbedingungen: | TT, Western Union, Paypal, L/C |
| Versorgungsmaterial-Fähigkeit: | 28 Million PC pro Monat |
| Kategorie: | Falzwohnungen | Passende Oblate: | Reihe A2001 |
|---|---|---|---|
| Material: | PA66 | Draht-Strecke: | AWG30# zu 26# |
| Entflammbarkeit: | UL94V-0 | Drahtisolierungsdurchmesser: | 1.30mm Maximum. |
| Hervorheben: | PWB,zum von Verbindungsstücken zu verdrahten,Brett |
||

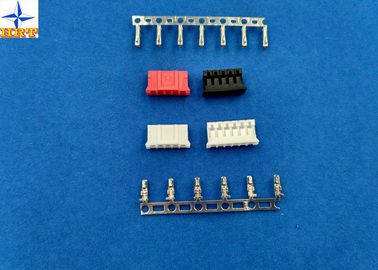

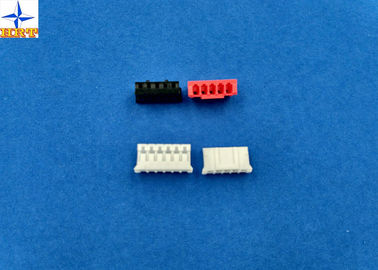

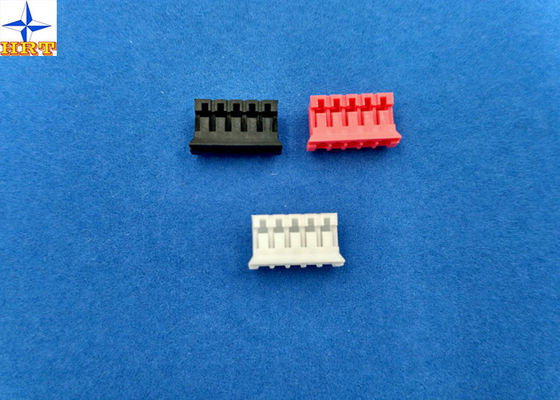

1, die Spezifikation dieses Produktes
Von der folgenden Tabelle, das Recht zerteilt zu wählen von uns.
| Nennmaßinformationen | |||
| Passende Anschlüsse | A2001T-Reihe | ||
| Anwendung | Signal, Draht-zubrett | ||
| Neigung | 2.00mm | ||
| Farbe | Weiß | ||
| Reihe | Einzeln | ||
| Schließen Sie zu Passteil zu | Ohne | ||
| Stromkreise | 2 bis 18 Stifte (Position) | ||
| Geschlecht | Behälter | ||
| Terminalmaterialien | Phosphor-Bronzen-Material, verzinnt oder Goldblitzende | ||
| Elektrische Eigenschaften | |||
| Gegenwärtige Bewertung | 2,0 EIN WECHSELSTROM, DC | ||
| Nennspannung | 100 V WECHSELSTROM, DC | ||
| Durchgangswiderstand | mΩ 10 maximal | ||
| Isolationswiderstand | 1000 MΩ-Minute | ||
| Stoßspannung | 800V AC/minute | ||
| Mechanische Eigenschaften | |||
| Temperaturspanne | -25℃ zu ℃ 85 | ||
| Andere der Informationen kindly Kontrolle bitte das folgende Bild. | |||
2, in Verbindung stehende Zeichnung und Bericht
Folllowing-Bilder sind heraus Prüfbericht und genaues For Your Information der technischen Konstruktionszeichnung, bitte kindly Kontrolle wünscht es, dass es Ihnen helfen kann, zu erhalten, was Sie wirklich benötigen.
Mechanische Leistung
| Prüfen Sie Beschreibung | Verfahren | Anforderung | ||
| 5-1 | Auslöser-Einfügung u. Auszugskraft | Fügen Sie ein und nehmen Sie Verbindungsstücke mit der Geschwindigkeitsrate von 25±3mm/Minute zurück. | Siehe Paragraphen 7-2 | |
| 5-2 | Die Kräuselung ziehen Kraft aus | Reparieren Sie den quetschverbundenen Anschluss, wenden Sie axiales ausziehen Kraft auf dem Draht an der Geschwindigkeitsratte von 25±3mm/Minute an. (Basiert nach JIS C5402 6,8) | AWG#24 | 3.0kgf (Minute) |
| AWG#26 | 2.0kgf (Minute) | |||
| AWG#28 | 1.0kgf (Minute) | |||
| AWG#30 | 0.8kgf (Minute) | |||
| 5-3 | Terminaleinfügungs-Kraft. | Fügen Sie den quetschverbundenen Anschluss in die Wohnung ein. | 1.00kgf (Maximum) | |
| 5-4 | Anschluss-/Wohnungs-Zurückhalten-Kraft. | Wenden Sie axiales ausziehen Kraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf dem Anschluss an, der in der Wohnung zusammengebaut wird. | 1.50kgf (min.) | |
| 5-5 | Pin-Zurückhalten-Kraft | Wenden Sie axiale Stoßkraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf | 1.00kgf (min.) | |
| 5-6 | Verriegeln Sie Streckgrenze |
Verbinden Sie Verbindungsstücke und ziehen Sie auseinander, bis beide Klinken mit der Geschwindigkeitsrate von brechen 25±3mm/Minute |
3.00kgf (min.) | |
| 5-7 | Haltbarkeit | Wenn Sie wiederholt bis 50 Zyklen durch die Rate von Zyklus 10 pro Minute verbunden werden. | Durchgangswiderstand 20mΩ (Maximum) | |
| 5-8 | Erschütterung |
Umfang: 1.5mm PP. Schleifenzeit: 10-55-10 Hz in 1 winziger Dauer: 2 Stunden in jedem X.Y.Z behaut. (Basiert nach MIL-STD-202 Methode 201A) |
Auftritt kein Schaden. Durchgangswiderstand 20mΩ (Maximum) Unstimmigkeit 1 μsec. (Maximum) |
|
| 5-9 | Körperlicher Schock | ² 490m/s {50G}, 3 Anschläge in jedem X.Y.Z behaut. (Basiert nach Methode 213B Cond JIS C0041/MIL-STD-202. A) | ||
3, die Eigenschaften des Produktes
, nach der Befestigung und 4.5mm in Breite dieses ist ein dünnes, flaches 2.0mm Neigungsverbindungsstück 8.0mm in der Höhe. Es ist entworfen, um die Nachfrage nach Verbindung mit hoher Dichte von internen Drähten zu den Leiterplatten zu befriedigen. Es ist
pressen Sie zusammen, in hohem Grade zuverlässig und niedrig in den Kosten.
• Zuverlässiger Kontakt
• Völlig eingehüllter Titel
• Leiterplattezurückhaltenmechanismus
• Oberflächenbergmodell (SMT)
