Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | A1501-TPE | Stellplatz: | 1.50mm |
|---|---|---|---|
| Fertig stellen: | verzinnt | Material: | TER: Phosphor Bronzne |
| Isolierung O.D,: | 1.15mm (maximal) | Feuer-Schutz Bewertung: | UL 94V-0 |
| verwendet in: | Wohnung der Reihe A1501 | Drahtstrecke: | AWG#22--#28 |
| Markieren: | Falzdrahtverbindungsstücke,Verbindungsstück-Falz-Anschluss |
||
Beschreibung:

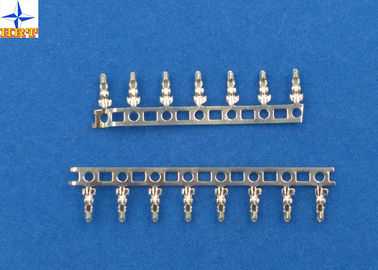

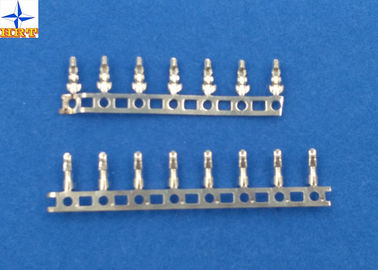

1. Reihe A1501 Anschlüsse werden durch die Phosphor-Bronze gestempelt, E-Stempeln beforeTin-überzogen, verzinnten uns A1501-TPe nennend, minimale verpackende Quantität ist 20,000pcs/Reel. Die tägliche Produktionskapazität ist 300 bis 400 KPCS.
2. Drahtstrecke der Anschlüsse: AWG-Lehre #22--#28insulation Od is0.90mm (maximal).

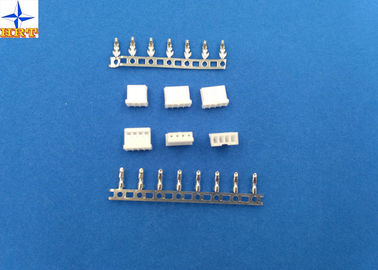

3. Anschluss der Reihe A1501 benutzt in Wohnung A 1501series
Auslöser-Einfügung/Auszugskraft:
| Prüfen Sie Beschreibung | Verfahren | Anforderung |
|
Durchgangswiderstand |
Verbinden Sie Verbindungsstücke, Maß durch trockenen Stromkreis, 20mV Maximum, 10mA. (Basiert nach JIS C5402 5,4) | 20mΩ (Maximum) |
| Isolationswiderstand | Verbinden Sie Verbindungsstücke, wenden Sie 500VDCzwischenangrenzendem Anschluss oder Boden an. (Basiert nach Methode 302 Cond JIS C5402 5.2/MIL-STD-202. B) | 1000 MΩ (min.) |
| Dielektrische Stoßspannung | Verbinden Sie Verbindungsstücke, wenden Sie Wechselstrom 800V (Effektivwert) für 1 Minute zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 301 JIS C5402 5.1/MIL-STD-202)) | Kein Zusammenbruch. |
| Durchgangswiderstand auf quetschverbundenem Teil | Quetschverbinden Sie den anwendbaren Draht an zum Anschluss, Maß durch trockenen Stromkreis, 20mV (Maximum). , 10mA. | 5mΩ (Maximum) |
Elektrisch:
| Strom veranschlagt | Maximum 3A AC/DC |
| Spannung veranschlagt | 350V AC/DC |
| Widerstandsspannung | 500V AC/minute |
| Isolationswiderstand | Minute 1000MΩ |
| Durchgangswiderstand | 20MΩ maximal |
| Betriebstemperatur | -25 - 85°C |
Zeichnen:
Qualität:
Das Plastic&-Metall elektronische Co., Ltd.to das xinpei der Welt versehen Kunden mit Service-Verantwortung der hohen Leistungsfähigkeit, Führung übernehmen, die endess Verfolgung
Ausgenommen den Überzug von der Entwurfswerkzeugausstattung, stempelnd, Spritzen, bauen Sie, die Prüfung zusammen und verpacken. Ganzes
Schritt tun durch uns selbst. So können wir die Qualität steuern.
1. Hergestellt unter strengen Kontrollen.
2. ISO-9001:2008
3. UL-Bescheinigung
4. Reichweite Cetitifaction
5. RoHS-Befolgung
6. Soem für IMPULS
7. Aktive Umweltpolitik
8. Jedes Modul geprüfte 3times (nicht gerade Reihe geprüft)
