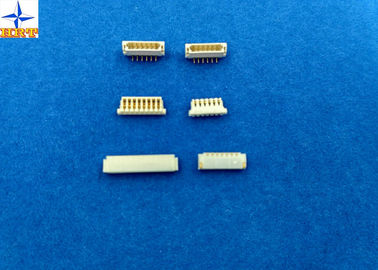

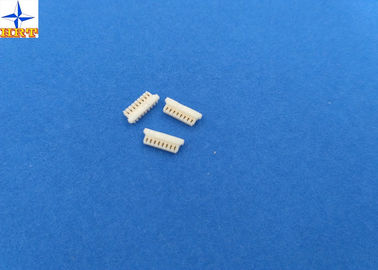

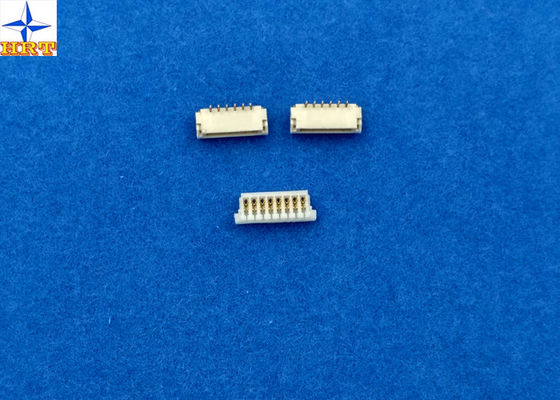

0.8mm Neigungs-Isolierungs-Verschiebungs-Verbindungsstück-Wohnungen mit LCP-Material A0800
1, Einzelspezifikation:
1. Basisdaten:
- Farbe: hellgelb
- Reihen-Nr.: einzeln
- Stromkreise: 2pin zu 22pin
- Überzogen: Vergoldet
- Isolierung O.D.: 0.39mm
- Passteile: Oblate der Reihe A0800
- Wohnungs-Material: LCP (Halogen frei); Standard-PA46
- Kontakt-Material: Phosphor-Bronze/verzinnt
- Montage-Art: Oberflächenberg
2. elektrische Eigenschaft:
- Gegenwärtige Bewertung: 0.5A WECHSELSTROM, DC (AWG#30); 0.2A WECHSELSTROM, DC (AWG#36)
- Nennspannung: 30V WECHSELSTROM, DC
- Durchgangswiderstand: 20mΩ maximal
- Isolationswiderstand: 100mΩ
- Stoßspannung: 200V AC/minute
3. mechanische Eigenschaft:
- Temperaturspanne: - 25°C ~+85°C
Andere ausführliche Daten überprüfen bitte die untengenannten Bilder.
2, in Verbindung stehende technische Konstruktionszeichnung und Prüfbericht
Das befestigte Bild ist unsere technische Standardkonstruktionszeichnung und Bericht als Ihre Referenz, hilft es Ihnen zu
kennen Sie unsere Produkteigenschaft, dann Sie kann die rechten Modelle wählen.
|
3. Bewertungen u. anwendbare Drähte
| Einzelteil |
Standard |
| Nennspannung (Maximum) |
30V AC/DC |
Isolierung O.D. 0.38mm (Maximum) |
| Nennstrom (Maximum) und anwendbare Drähte |
AWG#32 0.5A AC/DC |
| Umgebende Temperaturspanne |
-25℃ | +85℃ |
*: Einschließlich Terminaltemperaturanstieg
4. Elektrische Leistung
| Prüfen Sie Beschreibung |
Verfahren |
Anforderung |
| 4-1 |
Durchgangswiderstand
|
Verbinden Sie Verbindungsstücke, Maß durch trockenen Stromkreis, 20mV Maximum, 10mA. (Basiert nach JIS C5402 5,4) |
20mΩ (Maximum) |
| 4-2 |
Isolationswiderstand |
Verbinden Sie Verbindungsstücke, wenden Sie DC 500V zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 302 Cond JIS C5402 5.2/MIL-STD-202. B) |
100MΩ (min.) |
| 4-3 |
Dielektrische Stoßspannung |
Verbinden Sie Verbindungsstücke, wenden Sie Wechselstrom 200V (Effektivwert) für 1 Minute zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 301 JIS C5402 5.1/MIL-STD-202) |
Kein Zusammenbruch. |
| 4-4 |
Durchgangswiderstand auf quetschverbundenem Teil |
Quetschverbinden Sie den anwendbaren Draht an zum Anschluss, Maß durch trockenen Stromkreis, 20mV (Maximum). , 10mA. |
5mΩ (Maximum) |
5. Mechanische Leistung
| Prüfen Sie Beschreibung |
Verfahren |
Anforderung |
| 5-1 |
Auslöser-Einfügung u. Auszugskraft |
Fügen Sie ein und nehmen Sie Verbindungsstücke mit der Geschwindigkeitsrate von 25±3mm/Minute zurück. |
Siehe Paragraphen 7 |
| 5-2 |
Draht ziehen Kraft aus |
Das Ziehen der Last wird an einem richtig beendeten Draht parallel und an den Senkrechtrichtungen angewendet. Die Last, zum des Drahtes den Sockel herauszuziehen oder des Drahtes zu brechen wird gemessen. |
Parallelrichtung |
Senkrechtrichtung |
| 0,30 kgf (min.) |
0,15 kgf (min.) |
| 5-3 |
Anschluss-/Wohnungs-Zurückhalten-Kraft. |
Wenden Sie axiales ausziehen Kraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf dem Anschluss an, der in der Wohnung zusammengebaut wird. |
0.25kgf (min.) |
| 5-4 |
Pin-Zurückhalten-Kraft |
Wenden Sie axiale Stoßkraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf |
0.25kgf (min.) |
| 5-5 |
Haltbarkeit |
Wenn Sie wiederholt bis 50 Zyklen durch die Rate von Zyklus 10 pro Minute verbunden werden. |
Durchgangswiderstand 40mΩ (Maximum) |
| 5-6 |
Erschütterung |
Umfang: 1.5mm PP.
Schleifenzeit: 10-55-10 Hz in 1 winziger Dauer: 2 Stunden in jedem X.Y.Z behaut.
(Basiert nach MIL-STD-202 Methode 201A)
|
Auftritt kein Schaden.
Durchgangswiderstand 40mΩ (Maximum)
Unstimmigkeit 1 μsec. (Maximum)
|
| 5-7 |
Körperlicher Schock |
² 490m/s {50G}, 3 Anschläge in jedem X.Y.Z behaut. (Basiert nach Methode 213B Cond JIS C0041/MIL-STD-202. A) |
|
|
6. Umweltfreundlichkeit und andere
| Prüfen Sie Beschreibung |
Verfahren |
Anforderung |
| 6-1 |
Temperaturanstieg |
Tragende Nennstromlast. (Basiert nach UL 498) |
30℃ (Maximum) |
| 6-2 |
Hitzebeständigkeit |
85±2℃, 96 Stunden (basiert nach Methode 108A Cond JIS C0021/MIL-STD-202. A) |
Auftritt kein Schaden.
Durchgangswiderstand 40mΩ (Maximum)
|
| 6-3 |
Kaltwiderstand |
-25±3℃, 96 Stunden (basiert nach JIS C0020) |
| 6-4 |
Feuchtigkeit |
Temperatur: 40±2℃
Relative Luftfeuchtigkeit: 90~95%
Dauer: 96 Stunden
(Basiert nach Methode 103B Cond JIS C0022/MIL-STD-202. B)
|
Auftritt kein Schaden.
Durchgangswiderstand 40mΩ (Maximum)
Isolationswiderstand 10MΩ (min.)
Dielektrische Stoßspannung muss 4-3 treffen
|
| 6-5 |
Temperaturwechsel |
5 Zyklen von:
a) -55℃ 30 Minuten
b) +85℃ 30 Minuten
(Basiert nach JIS C0025)
|
Auftritt kein Schaden.
Durchgangswiderstand 40mΩ (Maximum)
|
| 6-6 |
Salznebel |
Verzinnt 12 Stunden/vergoldete 24 Stunden Belichtung zu einem Salznebel von der 5±1% Lösung an 35±2℃. (Basiert nach Methode 101C Cond JIS C0023/MIL-STD-202. B) |
| 6-7 |
SO2 Gas |
24 Stunden Aussetzung zu 50±5ppm.
SO2-Gas an 40±2℃.
|
| 6-8 |
Gas NH3 |
40-Minute-Belastung durch das Gas NH3, das von der 28% Ammoniaklösung verdunstet. |
| 6-9 |
Solderability |
Lötende Zeit: sek 5±0.5.
Lötmittel-Temperatur: 245±5℃
|
Das Lötmittel, das 95% von untergetauchtem Bereich nassmacht, muss keine Lücken, Stiftlöcher zeigen |
| 6-10 |
Widerstand zu lötender Hitze |
Beim Reflowing
Siehe Paragraphen 8
Löten Sie Eisenmethode
Lötende Zeit: sek 5±0.5.
Lötmittel-Temperatur: 370℃ | 400℃
|
Auftritt kein Schaden. |
7. Auslöser-Einfügung/Auszugskraft
[Einheit: kgf]
| Stromkreise |
An der Initiale |
Stromkreise |
An der Initiale |
| Einfügung (Maximum) |
Zurücknahme (min.) |
Einfügung (Maximum) |
Zurücknahme (min.) |
| 02 |
0,50 |
0,10 |
14 |
1,70 |
0,34 |
| 04 |
0,70 |
0,14 |
15 |
1,80 |
0,36 |
| 08 |
1,10 |
0,22 |
16 |
1,90 |
0,38 |
| 10 |
1,30 |
0,26 |
17 |
2,00 |
0,40 |
| 12 |
1,50 |
0,30 |
20 |
2,30 |
0,46 |
|
