| Herkunftsort: | Dongguan, China (Festland) |
| Markenname: | HRT |
| Zertifizierung: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Modellnummer: | A1002H-NP |
| Min Bestellmenge: | 5000 Stk |
|---|---|
| Preis: | negotiated |
| Verpackung Informationen: | Spule, Rohr (Rohr), Band, Tasche oder wie erforderlich. |
| Lieferzeit: | 5 bis 8 Werktage nach der Zahlung überprüft |
| Zahlungsbedingungen: | TT, Western Union, Paypal, L/C |
| Versorgungsmaterial-Fähigkeit: | 28 Million PC pro Monat |
| Kategorie: | Drahtwohnung | Passender Anschluss: | A1002T |
|---|---|---|---|
| Material: | Nylon66 UL94V-0 | Drahtstrecke: | AWG28# zu 32# |
| Geschlecht: | Weiblich | Positionen: | 2 bis 30 Stifte (Stromkreise) |
| Markieren: | PWB,zum von Verbindungsstücken zu verdrahten |
||

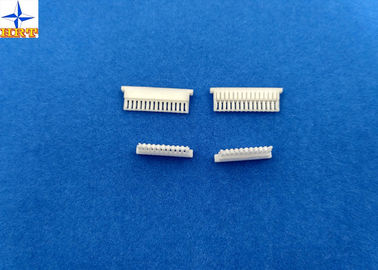

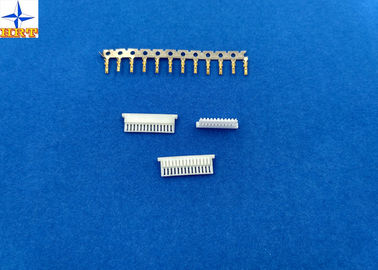

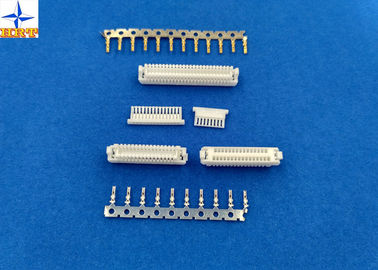

1, Produktbeschreibungsdetails
| Nennmaßinformationen | |||
| Farbe | Weiß | ||
| Neigung | 1.0mm | ||
| Wohnungs-Material | Nylon66 UL94V-0 | ||
| Anwendung | Signal, Draht zu verschalen | ||
| Draht-Isolierungs-Durchmesser | 0.80mm Maximum. | ||
| Terminalverarbeitungsmethode | E-Stempeln, vor verzinnt oder Goldblitz | ||
| Elektrische Eigenschaften | |||
| Gegenwärtige Bewertung | 1A WECHSELSTROM, DC | ||
| Nennspannung | 50V WECHSELSTROM, DC | ||
| Durchgangswiderstand | 30mΩ maximal | ||
| Isolationswiderstand | Minute 100mΩ | ||
| Stoßspannung | 500V AC/minute | ||
| Mechanische Eigenschaften | |||
| Temperaturspanne | -25℃ zu ℃ 85 | ||
| Terminaleinfügungs-Kraft | 0.50kgf (Maximum) | ||
| Anschluss-/Wohnungs-Zurückhalten-Kraft | 0.50kgf (min.) | ||
| Pin-Zurückhalten-Kraft | 0.50kgf (min.) | ||
| Andere der Informationen kindly Kontrolle bitte das folgende Bild. | |||
2, relevante technische Konstruktionszeichnung und Prüfbericht
Das folgende Zubehör ist ausführliche Produktdatei als Ihre Referenz, es ist behilflich Sie.
3, Hauptprüfbericht
3. Bewertungen u. anwendbare Drähte
| Einzelteil | Standard | ||
| Nennspannung (Maximum) | 50V AC/DC | Isolierung O.D. 0.80mm (Maximum) | |
| Nennstrom (Maximum) und anwendbare Drähte | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.5A AC/DC | ||
| Umgebende Temperaturspanne | -25℃ | +85℃* | ||
*: Einschließlich Terminaltemperaturanstieg
4. Elektrische Leistung
| Prüfen Sie Beschreibung | Verfahren | Anforderung | |
| 4-1 |
Durchgangswiderstand
|
Verbinden Sie Verbindungsstücke, Maß durch trockenen Stromkreis, 20mV Maximum, 10mA. (Basiert nach JIS C5402 5,4) | 20mΩ (Maximum) |
| 4-2 | Isolationswiderstand | Verbinden Sie Verbindungsstücke, wenden Sie DC 500V zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 302 Cond JIS C5402 5.2/MIL-STD-202. B) | 100MΩ (min.) |
| 4-3 | Dielektrische Stoßspannung | Verbinden Sie Verbindungsstücke, wenden Sie Wechselstrom 250V (Effektivwert) für 1 Minute zwischen angrenzendem Anschluss oder Boden an. (Basiert nach Methode 301 JIS C5402 5.1/MIL-STD-202) | Kein Zusammenbruch. |
| 4-4 | Durchgangswiderstand auf quetschverbundenem Teil | Quetschverbinden Sie den anwendbaren Draht an zum Anschluss, Maß durch trockenen Stromkreis, 20mV (Maximum). , 10mA. | 5mΩ (Maximum) |
5. Mechanische Leistung
| Prüfen Sie Beschreibung | Verfahren | Anforderung | ||
| 5-1 | Auslöser-Einfügung u. Auszugskraft | Fügen Sie ein und nehmen Sie Verbindungsstücke mit der Geschwindigkeitsrate von 25±3mm/Minute zurück. | Siehe Paragraphen 7 | |
| 5-2 | Die Kräuselung ziehen Kraft aus | Reparieren Sie den quetschverbundenen Anschluss, wenden Sie axiales ausziehen Kraft auf dem Draht an der Geschwindigkeitsratte von 25±3mm/Minute an. (Basiert nach JIS C5402 6,8) | AWG#28 | 1.0kgf (Minute) |
| AWG#30 | 0.8kgf (Minute) | |||
| AWG#32 | 0.5kgf (Minute) | |||
| 5-3 | Terminaleinfügungs-Kraft. | Fügen Sie den quetschverbundenen Anschluss in die Wohnung ein. | 0.50kgf (Maximum) | |
| 5-4 | Anschluss-/Wohnungs-Zurückhalten-Kraft. | Wenden Sie axiales ausziehen Kraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf dem Anschluss an, der in der Wohnung zusammengebaut wird. | 0.50kgf (min.) | |
| 5-5 | Pin-Zurückhalten-Kraft | Wenden Sie axiale Stoßkraft mit der Geschwindigkeitsrate von 25±3mm/Minute auf | 0.50kgf (min.) | |
| 5-6 | Haltbarkeit | Wenn Sie wiederholt bis 50 Zyklen durch die Rate von Zyklus 10 pro Minute verbunden werden. | Durchgangswiderstand 40mΩ (Maximum) | |
| 5-7 | Erschütterung |
Umfang: 1.5mm PP. Schleifenzeit: 10-55-10 Hz in 1 winziger Dauer: 2 Stunden in jedem X.Y.Z behaut. (Basiert nach MIL-STD-202 Methode 201A) |
Auftritt kein Schaden. Durchgangswiderstand 40mΩ (Maximum) Unstimmigkeit 1 μsec. (Maximum) |
|
| 5-8 | Körperlicher Schock | ² 490m/s {50G}, 3 Anschläge in jedem X.Y.Z behaut. (Basiert nach Methode 213B Cond JIS C0041/MIL-STD-202. A) | ||
